Быстросъемные механизмы гидравлические pull-tupe

Главная > Каталог > Остальные захваты и механизмы > Быстросъемные механизмы гидравлические pull-tupe

Описание:

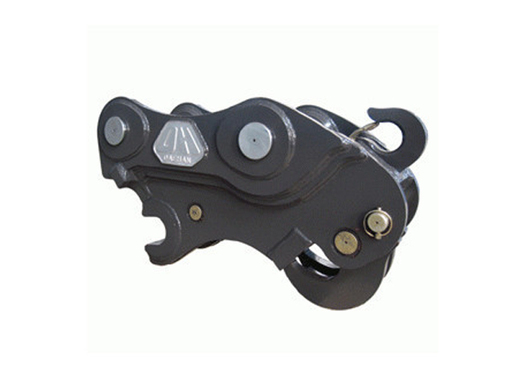

· Гидравлический быстросъемный механизм Daehan для экскаваторов сочетает в себе надежность и простоту конструкции. Закрепление занимает минимум времени, что уменьшает время простоя экскаватора и повышает эффективность работы.

· Используется особо износостойкая сталь от мирового металлургического лидера «POSCO». Рабочие поверхности не потребуют восстановления усиления за всё время службы.

· Возможен монтаж на все виды экскаваторов от мини до экскаваторов весом в 50 т.

Скачать каталог DAEHAN Архив видео

Быстросъемные механизмы гидравлические pull-tupe

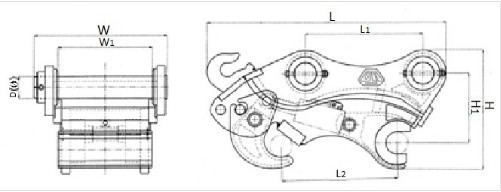

Модель	Ед. изм.	DHCL-02	DHCL-03	DHCL-04	DHCL-06	DHCL-08	DHCL-10	DHCL-14
Вес базовой машины	т	1 – 3,5	3,5 – 8	5,5 – 10	11 – 14	17 – 22	23 – 30	34 – 50
Длина (L)	мм	445 – 465	580 – 600	600	800 – 830	909 – 924	967 – 1015	976 – 1143
Высота (H)	мм	277 – 282	287 – 297	310	384 – 400	465	514	558 – 610
Ширина (W)	мм	208 – 228	260 – 280	270 – 280	410 – 450	468 – 483	518 – 554	606 – 663
Межосевое расстояние (L1)	мм	180 – 200	250 – 285	290 – 360	370 – 420	460 – 480	420 – 540	520 – 590
Межосевое расстояние (L2)	мм	180 – 200	250 – 290	340 – 450	370 – 410	463 – 488	470 – 560	520 – 590
Межосевая высота (H1)	мм	180 – 185	175 – 180	195	232 – 242	275	300	350
Ширина рукояти (W1)	мм	120 – 140	145 – 175	180 – 200	250 – 290	306 – 340	375 – 411	386 – 439
Диаметр пальца (Æ)	мм	25 – 40	40 – 50	50	50 – 70	70 – 80	80 – 90	90 – 120
Масса	кг	23 – 47	60 – 63	80	175 – 190	280 – 290	420 – 450	480 – 550
Рабочее давление	атм	40 – 380	40 – 380	40 – 380	40 – 380	40 – 380	40 – 380	40 – 380
