Быстросъемные механизмы гидравлические push-tupe

Главная > Каталог > Остальные захваты и механизмы > Быстросъемные механизмы гидравлические push-tupe

Описание:

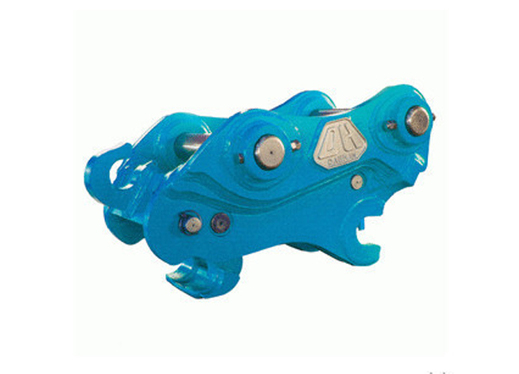

· Гидравлический быстросъемный механизм Daehan для экскаваторов сочетает в себе надежность и простоту конструкции. Закрепление занимает минимум времени, что уменьшает время простоя экскаватора и повышает эффективность работы.

· Используется особо износостойкая сталь от мирового металлургического лидера «POSCO». Рабочие поверхности не потребуют восстановления усиления за всё время службы.

· Возможен монтаж на все виды экскаваторов от мини до экскаваторов весом в 50 т.

Скачать каталог DAEHAN Архив видео

Быстросъемные механизмы гидравлические push-tupe

Модель	Ед. изм.	DHCS-02	DHCS-03	DHCS-04	DHCS-06	DHCS-08	DHCS-10	DHCS-14
Вес базовой машины	т	1 – 3,5	3,5 – 8	5,5 – 10	11 – 14	17 – 22	23 – 30	34 – 50

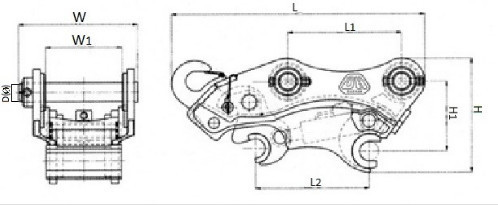

Длина (L)	мм	306 – 475	534 – 545	600	765	924 – 944	983 – 1050	1006 – 1173
Высота (H)	мм	230 – 263	307	310	388	492	574	558 – 610
Ширина (W)	мм	175 – 245	258 – 263	270 – 280	353 – 436	449 – 483	543 – 568	606 – 663
Межосевое расстояние (L1)	мм	86 – 200	230 – 270	290 – 360	380 – 420	460 – 480	473 – 540	550 – 620
Межосевое расстояние (L2)	мм	90 – 140	208 – 318	340 – 450	340 – 486	440 – 532	413 – 590	520 – 590
Межосевая высота (H1)	мм	159 – 165	175 – 180	195	220	275	300	360
Ширина рукояти (W1)	мм	85 – 185	155 – 170	180 – 200	232 – 315	306 – 340	375 – 411	416 – 469
Диаметр пальца (Æ)	мм	25 – 40	45 – 50	50	50 – 70	70 – 80	80 – 90	90 – 120
Масса	кг	23 – 47	50 – 60	80	175 – 190	280 – 290	420 – 430	450 – 580
Рабочее давление	атм	40 – 380	40 – 380	40 – 380	40 – 380	40 – 380	40 – 380	40 – 380
